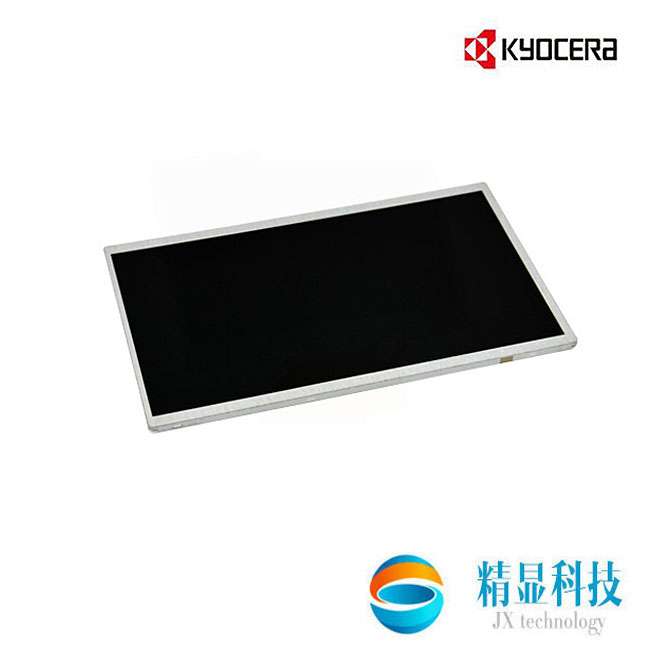

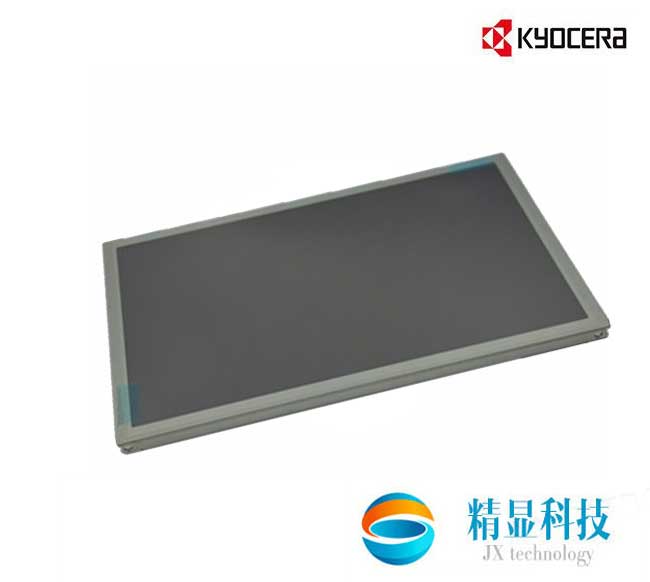

京瓷TCG121WXLPAPNN-AN20-SA工業液晶屏 京瓷液晶屏廠家
- 品牌：京瓷 (Kyocera)
- 尺寸：12.1寸
- 型號：TCG121WXLPAPNN-AN20-SA
- 分辨率：1280(RGB)×800, WXGA
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
TCG121WXLPAPNN-AN20-SA是京瓷 (Kyocera) 推出的一款采用a-Si TFT-LCD技術的12.1英寸液晶模組產品，它裝配有WLED背光，含LED驅動器背光驅動，無觸摸。關于TCG121WXLPAPNN-AN20-SA的參數信息，以及京瓷液晶屏的供應廠家信息，總結如下。
| 京瓷TCG121WXLPAPNN-AN20-SA工業液晶屏 應用詳情 | ||||||
|---|---|---|---|---|---|---|
| 基本信息 | 面板品牌 | 京瓷 (Kyocera) | 面板型號 | TCG121WXLPAPNN-AN20-SA | ||
| 面板尺寸 | 12.1英寸 | 面板應用 | 工業 | |||
| 面板類型 |
a-Si TFT-LCD , 液晶模組 |
其它名稱 | - | |||
| 工作環境 | 工作溫度 | -20 ~ 70 °C | 耐振動性 | - | ||
| 存儲溫度 | -30 ~ 80 °C | RoHS狀態 | RoHS Compliance | |||
| 典型特征 | 白光LED背光、壽命大于5萬小時、含LED驅動器、180度翻轉顯示、表面霧面 | |||||
| 備注信息 | for Europe market | |||||
| 京瓷TCG121WXLPAPNN-AN20-SA工業液晶屏 結構詳情 | ||||||
| 像素特征 | 像素數量 | 1280(RGB)×800, WXGA | 點間距 | 0.068×0.204 mm | ||
| 像素布局 | RGB垂直條狀 | 像素間距 | 0.204×0.204 mm [124PPI] | |||
| 結構尺寸 | 顯示區域 | 261.12(W)×163.2(H) mm | 可視區域 | 264.1(W)×166.2(H) mm | ||
| 外觀尺寸 | 277.7(W)×182.5(H) mm | 外觀厚度 | 9.8 (Typ.) mm | |||
| 外觀特征 | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 | ||
| 寬高比 | 16:10 | 外觀樣式 | - | |||
| 安裝孔位 | Side mounting holes (4-M2) on left, right bezel | |||||
| 其它特征 | 重量 | 680g (Typ.) | 表面處理 | 霧面 | ||
| 京瓷TCG121WXLPAPNN-AN20-SA工業液晶屏 光學詳情 | ||||||
| 基本信息 | 面板亮度 | 500 (Typ.) | 對比度 | 750:1 (Typ.) (透射) | ||
| 可視角度 | 85/85/85/85 (Typ.)(CR≥10) | 光學模式 | AWV，常黑顯示，透射式 | |||
| 最佳角度 | 全視角 | 響應速度 | 18/12 (Typ.)(Tr/Td) ms | |||
| 色彩性能 |
白色色度
|
Wx:0.315; Wy:0.345 | 亮度變動 | - | ||
| 色溫 | 6274K | 顯示顏色 | 16.2M (6-bit + FRC) | |||
| 1931色域 | NTSC比值 | 49% | sRGB覆蓋率 | 68% | ||
| Adobe RGB覆蓋率 | 51% |
DCI-P3覆蓋率
|
51% | |||
| Rec.2020覆蓋率 | 36% | 色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |||
| 京瓷TCG121WXLPAPNN-AN20-SA工業液晶屏 電子詳情 | ||||||
| 工作頻率 | 60Hz | |||||
| 翻轉掃描 | 翻轉 (180°) | |||||
| 京瓷TCG121WXLPAPNN-AN20-SA工業液晶屏 發光詳情 | ||||||
| 背光特征 | 燈管類型 | WLED | 位置 | 側入式光源 | ||
| 燈管壽命 | 50K (Typ.) 小時 | 數量 | - | |||
| 接口特征 | 類型 | 端子 | 電流輸入 | 含LED驅動器 | ||
| 驅動電氣 | 電壓輸入 | 12.0V (Typ.) | 功耗 | 460/600mA (Typ./Max.) | ||
| 接口詳情 | 品牌 | 型號 | 腳距 | 腳數 | 數量 | |
| 日壓端子 | SM08B-SHLS-G-TF(LF)(SN) | 1.0 mm | 8 pins | 1 pcs | ||
| 京瓷TCG121WXLPAPNN-AN20-SA工業液晶屏 信號詳情 | ||||||
| 信號電氣 | 電壓輸入 | 3.3V (Typ.) | 電流輸入 | 375/490mA (Typ./Max.) | ||
| 功耗 | - | 信號接口 | LVDS (1 ch, 8-bit) | |||
| 接口特征 | 類型 | 端子 |
位置
|
背面 | ||
| 端子詳情 |
品牌
|
型號
|
腳間距 | 腳數 | 數量 | |
| 廣瀨電機 | DF19L-20P-1H(54) | 1.0 mm | 20 pins | 1 pcs | ||
總結它的典型特征為:
白光LED背光，壽命大于5萬小時，含LED驅動器，180度翻轉顯示，表面霧面， for Europe market。它的工作溫度為 -20 ~ 70°C，存儲溫度為 -30 ~ 80°C。此型號推薦使用于工業。
作為一款A(yù)WV，常黑顯示，透射式液晶模組產品，TCG121WXLPAPNN-AN20-SA可以提供500 cd/m²的顯示亮度 750:1的透射對比度，以及85/85/85/85 (Typ.)(CR≥10)(L/R/U/D)的可視角度，最佳觀看角度為全視角，它的響應時間為18/12 (Typ.)(Tr/Td) ms。
由于每個像素點采用了6-bit + FRC灰階信號，此產品可以顯示16.2M顏色，其顯示的色彩飽和度也達到了49% (NTSC)。背光方面此產品采用了WLED發光的側入式光源，光源的使用壽命為50K小時，含LED驅動器。TCG121WXLPAPNN-AN20-SA采用了LVDS (1 ch, 8-bit)信號接口，總共20 pins，采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。
如果開發新產品想采用TCG121WXLPAPNN-AN20-SA液晶模組，以及尋找京瓷TCG121WXLPAPNN-AN20-SA廠家供應信息的，可聯系杭州精顯科技有限公司，我們是京瓷液晶屏的代理商，質量可靠，價格優勢，歡迎咨詢。
