陽光下可讀工業液晶屏推薦：半透式和高亮屏哪個更合適？

戶外工控終端、工程機械、港口礦山控制臺、車載與船載設備的顯示系統，最常見的投訴不是“分辨率不夠”，而是“太陽一照就看不清”。不少項目把問題簡單歸因到亮度，然后不斷堆背光功率，結果遇到散熱、壽命、成本、夜間眩目等連鎖問題，最終仍然不理想。工程實踐中，“陽光下可讀”更像一個系統目標：既要在強環境光下保持可讀對比，也要控制反射眩光、功耗與溫升，同時兼顧觸控、蓋板與長期可靠性。

半透式（Transflective）與高亮屏（High Brightness）是兩條典型路線。前者借助環境光“反射成像”，后者依靠更強背光“壓過環境光”。兩條路線并無絕對優劣，關鍵在于把“可讀性”用可量化指標拆解，再映射到應用場景與結構方案。

一、陽光下看不清，本質是有效對比度被反射抬高

1）亮度單位與環境光量級：戶外是“萬級lux”場景

顯示屏發光通常用亮度（luminance）表示，單位cd/m²，也常被稱為nits（數值等同，1 nit = 1 cd/m²）。戶外環境光強度用照度（illuminance）表示，單位lux。典型量級差異巨大：全日光通常在10,000–25,000 lux，直射陽光可達32,000–100,000 lux量級。

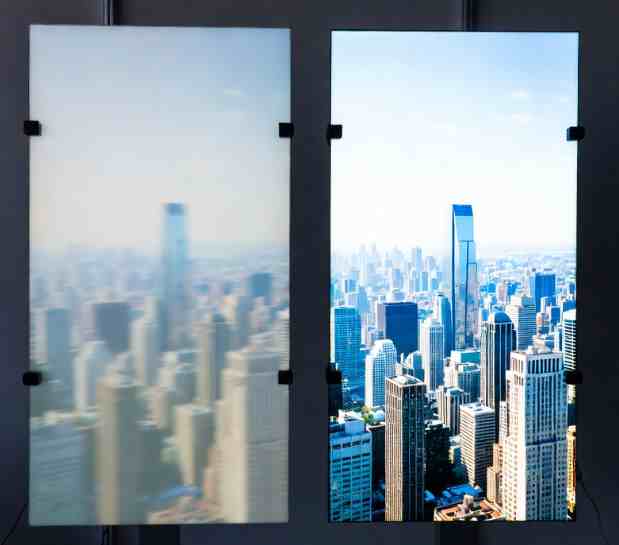

這意味著：室內看起來很亮的300–500 nits屏幕，到了戶外往往會被反射與眩光“洗白”。

2）有效對比度（ECR/ACR）比“標稱對比度”更重要

規格書常寫1000:1、1200:1的對比度，那是暗室或規定條件下測得的“本征對比度”。戶外真正決定可讀性的，是考慮反射后的有效對比度。一些行業資料給出直觀定義：有效對比度可以理解為“屏幕自身輻射光與外界反射光的比值”，反射越小、輻射越強，可讀性越好。

Barco 的知識庫還給出了把環境照度換算成反射亮度的計算思路：反射環境光亮度可由“顯示器反射系數 × 環境照度”估算，用于做環境補償與可讀性評估。

3）一個常被忽略的結論：降反射，往往比堆亮度更劃算

如果反射很強，背光再怎么加也會被“反射白霧”抵消。Riverdi 的示例解釋了這個現象：假設屏幕亮度500 cd/m²、反射導致的亮度約250 cd/m²，則有效對比度僅約2:1；若通過減反射把反射亮度降到約100 cd/m²，有效對比度可提升到約5:1，即使不加亮度也能明顯改善戶外可讀性.

Topway 也給出了人眼可讀的經驗閾值：2:1是最低可見，5:1可接受，10:1更理想。

這直接引出第三條“隱藏主線”：半透式與高亮屏怎么選是一部分，“反射控制 + 光學結構”往往決定最終體驗。

二、半透式（Transflective）：讓環境光成為“第二光源”

1）工作原理：反射 + 透射雙模式

半透式的核心是transflector（半透半反層）。強光下更多依賴環境光反射來形成圖像；弱光或夜間再依賴背光透射顯示。多家顯示廠商與液晶模組供應方都用相似語言描述：半透式兼具反射與透射特性，能在明亮環境與低光環境下保持可見。

2）半透式的優勢：強光可讀與低功耗更契合

半透式在直射或強環境光條件下，背光不必長時間拉到高功率，可在滿足可讀的前提下降低背光功耗，對電池供電或熱預算緊張的終端非常友好。Focus LCD 與 Riverdi 的應用說明都強調：半透式適合需要在強光下可讀、同時希望降低背光功耗的設備。

3）半透式的工程代價：不是“免費變清晰”

半透式并非萬能解。常見取舍包括：

其一，透射模式下的光利用率會受到結構影響，室內或夜間要達到同等亮度，可能需要更高背光驅動；

其二，彩色表現與細節呈現往往更依賴具體面板設計與光學補償方案（部分廠商會強調改良半透式以改善色彩表現）。

其三，中大尺寸半透式面板的可選范圍、交付周期與成本常不如高亮透射式成熟，項目規劃需要提前鎖定供應鏈。

4）更適合半透式的典型場景畫像

更適合采用半透式的項目，通常滿足以下特征：

設備長期處于強環境光、直射概率高；

內容以文本、圖標、線條、數據為主，對視頻與高色彩一致性要求一般；

電池供電或功耗嚴苛，散熱空間有限；

強調全天候可用（白天靠環境光，夜間靠背光）。

三、高亮屏：用更強背光“壓過”環境光

1）行業常用的亮度門檻：800–1000 nits起步，但“只堆nits”并不夠

不少戶外方案把800–1000 cd/m²視作“陽光可讀”的起點區間，且大量產品將1000 nits作為常見檔位。

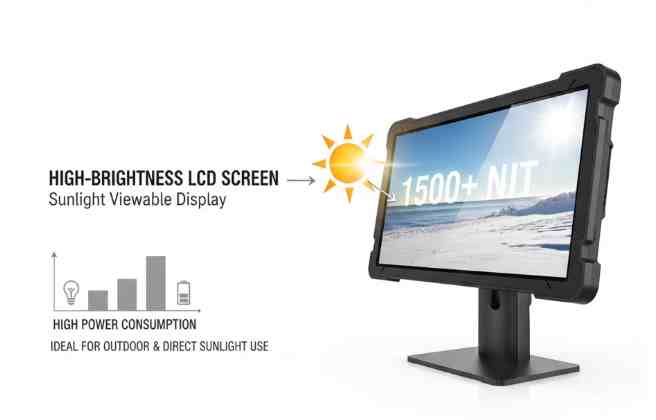

同時也能看到更激進的建議：在直射陽光或強曝光場景，可能需要更高亮度檔位（如1500 nits以上）才更從容。

這些建議看似矛盾，實際原因很簡單：亮度需求高度依賴反射率、安裝角度、是否有遮陽結構、是否有蓋板與觸控層，以及是否做了光學貼合。若反射不控，1000 nits也可能“看得見但費勁”；若反射控制到位，1000 nits往往就能達到不錯體驗。

2）高亮路線的優勢：內容適配強、尺寸選擇廣、量產成熟

高亮透射式TFT在工程端更常見于10.1"、12.1"、15.6"、21.5"等中大尺寸HMI。優勢在于：

復雜UI、細字、彩色圖形與視頻的呈現更自然；

面板體系成熟、可選型號多、供貨相對穩定；

配合自動背光調節（光感）可兼顧白天與夜間的可視舒適度。

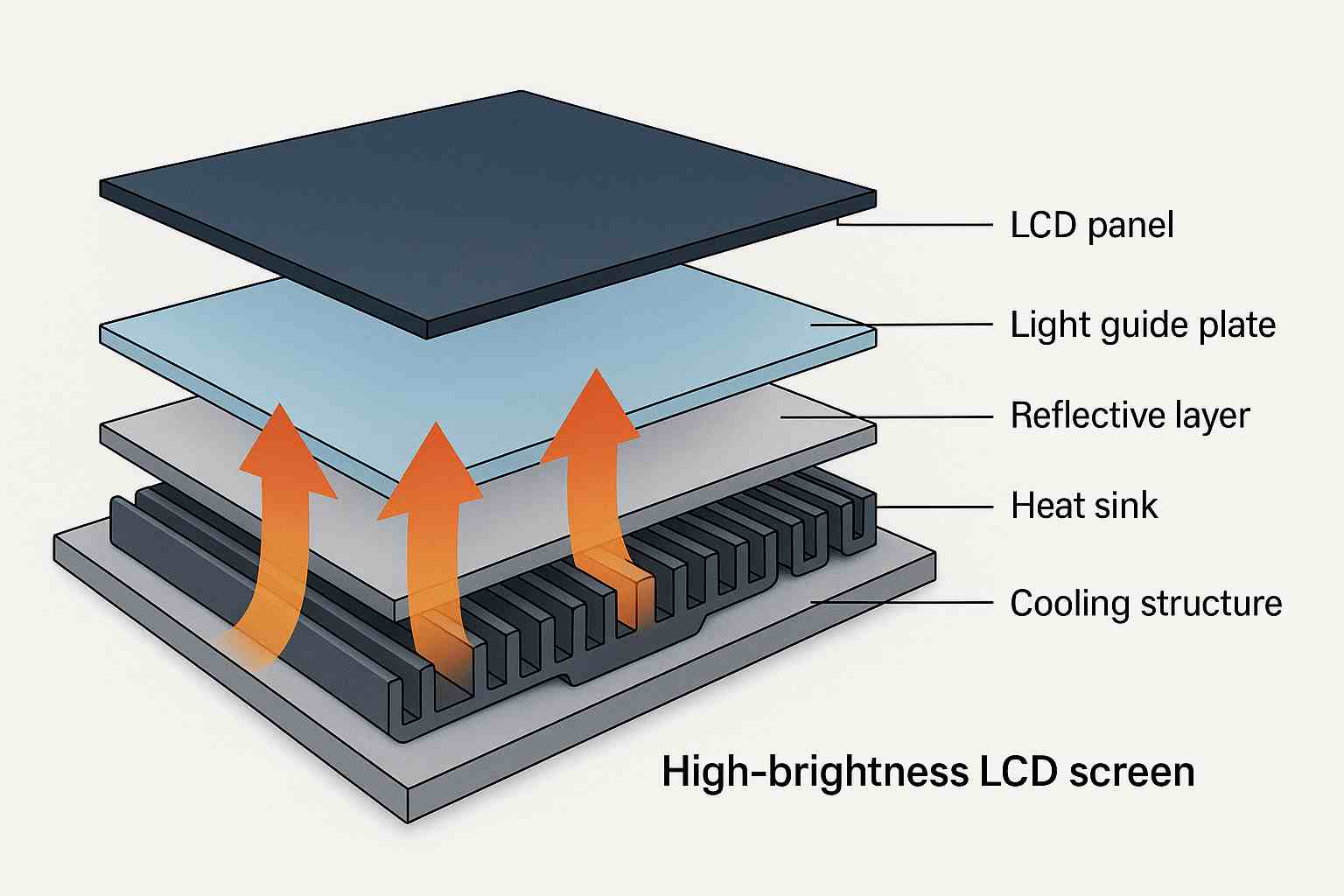

3）高亮路線的代價：功耗、溫升與壽命被推到臺前

提高背光亮度意味著更高功耗與更大熱量。Topway 的說明明確提到：提高背光亮度會帶來功耗增加與發熱上升。

在密閉機柜、戶外高溫、設備長期滿亮運行的場景中，熱設計不足會引發亮度衰減加快、背光壽命縮短、整機降亮或保護策略頻繁介入等問題。高亮屏并非不能用，而是必須把散熱路徑、熱仿真與壽命策略納入同一套設計閉環。

參數維度半透式液晶屏（Transflective）高亮屏（High Brightness）原理部分光線反射環境光，部分透射背光；反射層（如半反射偏光片）優化陽光利用。高功率LED背光直接提升亮度，抵抗陽光反射。亮度范圍典型400-800 cd/m²（反射模式下有效亮度更高）。1000-2500 cd/m²或更高。功耗較低（陽光下可關閉背光，節省20-50%能量）。較高（高亮度驅動增加功耗2-5倍）。圖像質量在強光下可見性好，但顏色飽和度可能略低；室內外適應性強。顏色鮮艷、對比較高，但需抗反射涂層輔助。成本與耐用性中等；適合電池供電設備，壽命長（背光使用少）。較高；散熱需求大，可能影響長期穩定性。適用環境戶外手持設備、便攜儀器（如測量工具）。固定安裝工業設備、車輛儀表（如挖掘機顯示屏）。

半透式屏的優勢在于節能和環境適應性，尤其在陽光充足的條件下反射光線以維持可讀性，而無需額外功率。 高亮屏則提供更一致的顯示效果，但功耗和發熱是潛在挑戰。

四、同樣“陽光可讀”，往往由“反射控制 + 光學結構”決定

半透式與高亮屏之外，工程上還有一個更高杠桿的變量：把反射與內部多次反射降下去，讓“有效對比度”真正提升。

1、光學貼合：把空氣層變成“光學連續體”

光學貼合通過光學膠把LCD與蓋板/觸控層之間的空氣間隙填充，減少內部反射與折射造成的眩光，從而提升戶外可讀性與對比度。Maple Systems、OnLogic、FORTeC 等方案說明都強調：去掉空氣層可顯著降低內部反射，在強光下更清晰，并且還能減少起霧/凝露風險、提升結構強度。

對于帶觸控的工業設備，光學貼合還常帶來觸控視差更小、觸控手感更“貼近畫面”的改善（尤其在厚蓋板情況下）。

2、AR/AG與蓋板選型：把“鏡面反射”壓下去

減反射（AR）與防眩（AG）處理的價值，在戶外幾乎與加亮度同級。Roda 的資料將有效對比度表達為“1 + 輻射光/反射光”，并指出降低反射是提升陽光可讀的有效手段。Roda Computer

當反射被壓低，高亮的“每一nit”才會真正轉化為可讀性，而不是變成更刺眼的“白霧”。

3、工程上最常見的“最優解”其實是組合拳

大量成熟產品最終落在三件套：

適當亮度（常見1000 nits級） + 反射控制（AR/AG） + 光學貼合

因為這套組合同時提升有效對比度、降低內部反射，并改善觸控與可靠性。

五、半透式 vs 高亮屏

場景A：電池供電、便攜/手持、強光直射概率高、熱預算緊

推薦優先級通常為：半透式優先，其次再考慮適度高亮并強化反射控制。

理由在于：半透式可在強環境光下減少背光負擔，更契合續航與溫升約束；相關應用說明普遍強調半透式在強光與電池供電場景的優勢。

場景B：固定安裝或車載/機柜供電充足，中大尺寸HMI，界面復雜

推薦優先級通常為：高亮透射式 + 光學貼合 + AR/AG蓋板。

理由在于：高亮透射式對復雜UI更友好，尺寸選擇與供應鏈更成熟；同時通過貼合與減反射提升有效對比度，避免單純堆亮度帶來的功耗與眩目問題。

場景C：強反射環境（海面、雪地、玻璃幕墻附近），觀看角度變化大

此類場景的“敵人”往往是反射而非亮度本身，推薦把預算優先投向：

低反射蓋板（AR為主）+ 光學貼合 + 合理安裝角度/遮陽結構，然后再決定亮度檔位。有效對比度思路與反射控制的重要性，在多家戶外顯示資料中被反復強調。

六、一套可執行的采購條款框架

為了讓供應商交付結果可驗收，建議把“陽光可讀”拆成可度量條款，而不是只寫“戶外可視”。

1、環境條件邊界

明確設備使用照度范圍（例如全日光10,000–25,000 lux，直射32,000–100,000 lux量級），并聲明驗收時采用相同照度區間或等效模擬條件。

2、亮度與調光策略

給出目標亮度檔位（例如1000 nits級為常見起點；直射更苛刻可提高檔位），并要求支持自動光感調光或至少支持多檔背光調節，以平衡日/夜可讀與舒適度。

3、反射與光學結構

要求給出蓋板反射率指標或等效的有效對比度目標，并明確是否采用光學貼合（干貼/濕貼工藝由供應商定義，但必須說明結構與可靠性保障）。光學貼合“降低內部反射、提升可讀性”的機制在多家工業顯示資料中都有明確描述。

4、有效對比度/環境對比度目標

可讀性目標建議用“有效對比度閾值”表達，而非只寫亮度。業界經驗常把5:1視為可接受，10:1更理想；并強調反射降低能顯著提升有效對比度。

對于更嚴謹?shù)捻椖?，可參?ldquo;環境對比度（ACR）”作為評價框架（學術界與顯示工程領域都有相關研究討論）。

七、陽光可讀不建議只靠“肉眼看一眼”

為了避免主觀爭議，建議采用“實驗室模擬 + 戶外現場復核”的組合方法：

1）實驗室模擬：使用可控光源與照度計（lux meter），把照度分檔（陰天/全日光/直射）進行拍照與讀數記錄，按相同內容、相同觀察角度對比不同方案。直射陽光照度可達萬到十萬lux量級，應避免用低照度燈箱替代而得出錯誤結論。

2）戶外復核：選擇正午與斜陽兩個時段，分別驗證“直射眩光”和“低角度反射”的最差情況；并驗證光感調光、背光最高檔的溫升狀態與持續穩定性。

八、推薦不等于二選一，關鍵是先定場景，再定系統方案

在陽光下可讀的工業LCD選型中，半透式與高亮屏的關系更像“路線選擇”，而不是“等級高低”。

半透式更適合強光直射、高續航要求、功耗與散熱受限、內容以信息顯示為主的終端；其核心價值是借助環境光降低背光負擔，并保持強光可讀。

高亮透射式更適合供電充足、中大尺寸、界面復雜、需要更統一彩色與細節呈現的HMI與戶外設備；但高亮真正產生收益，往往建立在反射控制與光學貼合基礎上，否則容易陷入“越亮越反光、越亮越熱”的循環。

更穩妥的工程路徑是：先用“有效對比度/反射”把問題量化，再決定是否采用半透式或高亮路線，并把光學貼合、AR/AG蓋板、調光策略與熱設計作為同一套系統方案進行權衡。
