工業液晶屏6bit、8bit、10bit區別大嗎？應該怎么選擇

工業液晶屏的6位、8位和10位色深差異主要體現在可顯示顏色的數量以及顏色過渡的平滑度上。這些差異源于每個顏色通道（紅、綠、藍）使用的位數，從而影響屏幕的圖像保真度。在工業應用中，如監控系統、控制面板或數據可視化設備，這些差異的實際意義取決于具體需求，例如是否需要精確的顏色再現。工業TFT-LCD里說的 6bit、8bit、10bit，通常指 “每個顏色通道（R/G/B）的位深（bits per channel）”。位深越高，每個通道可表達的灰階越細，畫面里的漸變、暗部層次、膚色/霧化區域就越不容易出現“斷層”。

行業里最常見的三檔是：

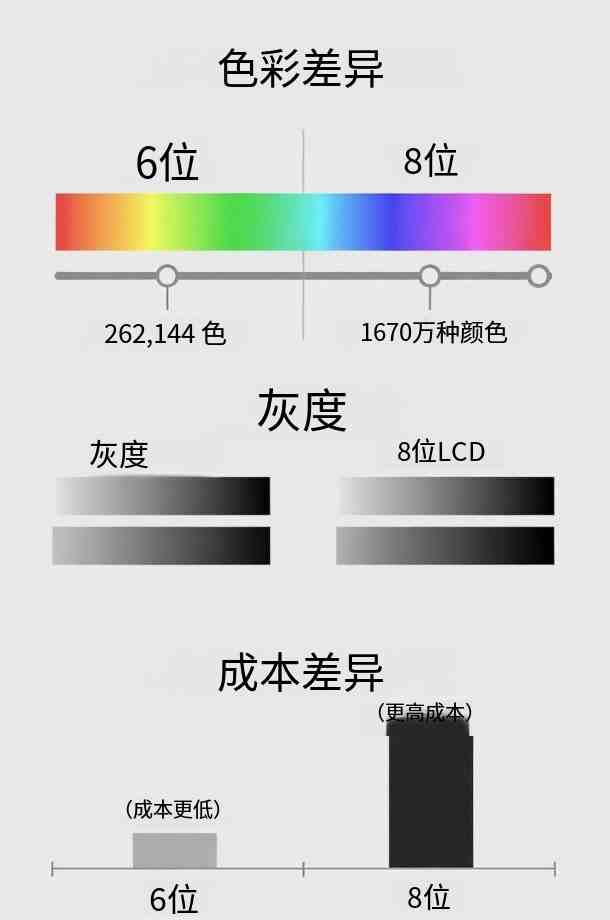

6bit：每通道 2? = 64 級灰階,總顏色約26.2萬種（64 × 64 × 64）。

8bit：每通道 2? = 256 級灰階，總顏色約1670萬種（256 × 256 × 256）。

10bit：每通道 2¹? = 1024 級灰階，總顏色超過10.7億種（1024 × 1024 × 1024）。

對應的理論顏色數（RGB相乘）大致是：

6bit：約 262K 色

8bit：約 16.7M 色

10bit：約 1.07B 色 Dell

這就是“區別大不大”的第一層答案：從數學上差距很大；但工程上是否“看得出來”，取決于內容類型、背光/面板特性、以及是否存在 FRC（時間抖動）。

一、真 6bit / 真 8bit / 真 10bit 之外，還有 “6bit+FRC、8bit+FRC”

很多工業液晶屏并不是“真 8bit”，而是 6bit + FRC（也叫 temporal dithering 時間抖動/幀率控制），用快速交替兩個相鄰顏色來“模擬中間色”，讓人眼在視覺上感到色階更細。維基百科上對 FRC 的定義很明確：FRC（時間抖動）通過在連續幀間循環不同色階來模擬更高色深，常見于只能原生6bit的LCD，以模擬24bit真彩。

同理，市面上也常見 8bit + FRC 用來“接近10bit體驗”。

所以：

1.6bit + FRC ≠ 真 8bit：很多場景看起來“夠用”，但在暗部漸變、純色大面積漸變背景、灰階細節上更容易出現條帶或抖動痕跡。

2.8bit + FRC 不等于真 10bit：對多數HMI/控制界面可能已足夠，但做影像、檢測、HDR內容時差異更容易被放大。

3.FRC 在某些條件下可能出現“可感知閃爍/抖動”，尤其在暗色調更明顯（是否能感知與刷新率、內容、個體敏感度有關）。

二、差異“看得見”的場景：位深主要影響這三類畫面

1、漸變背景與大面積純色過渡

例如：藍天漸變、灰階背景、UI半透明陰影、霧化效果。

6bit（含6bit+FRC） 更容易出現“分段的色帶”。

8bit 明顯改善。

10bit 在“暗部漸變 + 低噪聲畫面”里優勢更明顯。

2、暗部細節與灰階判讀

灰階級數越多，暗部“層次”越不容易糊成一團。對需要看細微亮度差異的應用（例如相機預覽、缺陷檢測、醫學影像顯示的某些環節），8bit起步更穩，追求更細膩的灰階可考慮10bit（或8bit+FRC+良好校準）。

3、HDR信號與廣色域工作流

HDR更依賴高位深來減少色帶與量化誤差。很多HDR規范/認證會要求至少支持 10-bit信號。例如，Rtings 的科普里提到 VESA 的DisplayHDR要求顯示器至少支持10-bit信號輸入（注意：支持信號≠面板一定原生10bit）。

VESA DisplayHDR 性能標準里也能看到“10-bit視頻信號”與驅動IC位深/抖動要求等條款。

三、很多工業HMI并不吃10bit

大量工控應用的畫面特征是：

大色塊、線條、文字、固定配色的按鈕/圖標

少量漸變、少量照片

畫面更新頻率不高（PLC/HMI界面）

在這種內容下，8bit（或質量不錯的6bit+FRC）往往已經足夠，瓶頸反而可能在：

強光可讀（亮度、反射控制、貼合）

視角與對比度（IPS/VA/TN選擇）

低溫響應與可靠性（寬溫、冷啟動、溫循）

抗干擾與穩定性（電源紋波、EMI、接地）

也就是說：如果主要是工業控制界面，位深不是第一優先級。

四、如何快速判斷該選哪檔

1、能用 6bit（或6bit+FRC）的典型情況

界面以文字/圖標/大色塊為主

對顏色一致性要求不高（不做色彩判讀）

成本敏感、尺寸小、TN方案較多

現場更關注“能穩定顯示、耐溫耐振、壽命與供貨”

注意：若項目里大量使用漸變背景、暗色UI、半透明陰影效果，6bit方案更容易暴露條帶問題。

2、建議優先 8bit

需要更好的觀感與層次（漸變更平滑）

需要更穩的顏色一致性（多臺設備一致顯示）

有一定圖像內容（相機預覽、照片、復雜HMI）

希望減少后期UI為“規避色帶”而反復改稿的成本

8bit是工業顯示里最通用、風險最低的選擇。

3、考慮 10bit（或8bit+FRC）更合適的典型情況

有明顯的影像/視頻/圖像判讀需求

有HDR信號鏈路或廣色域/專業內容制作需求

明確要壓低“暗部色帶”，并且整機鏈路（GPU/驅動/接口/OS設置）能輸出10bit

同時要警惕營銷口徑：很多顯示器“支持10bit信號”并不等于“面板原生10bit”，DisplayHDR等標準也存在“10-bit信號 + 8b+2抖動”的實現方式。

五、工程驗收怎么做

網站內容建議把驗收方法寫清楚，避免后續爭議。常用做法：

1、灰階漸變測試圖（8bit/10bit banding測試）：觀察是否出現明顯條帶，尤其是暗部（接近黑的區域）與低飽和度漸變。

2、真實場景圖像：霧、煙、天空、皮膚、陰影：這些最容易暴露量化不足或抖動痕跡。

3、FRC副作用檢查（可選）：在暗部、低刷新或固定畫面條件下觀察是否存在輕微閃爍/噪點跳動（敏感人群更易察覺）。FRC在暗色調更可能明顯。

差異大不大：從理論色階與灰階數量上差異非常大（6bit≈262K、8bit≈16.7M、10bit≈1.07B）。

工程上是否值得加錢：

以工業HMI為主：8bit最穩，6bit+FRC可用但要防色帶

以影像/檢測/高質量漸變?yōu)橹鳎簝?yōu)先8bit，必要時上10bit或8bit+FRC并做實測驗收

關鍵提醒：規格書里的“10bit”要分清是“信號支持”還是“面板原生”，很多HDR/認證要求至少支持10-bit信號，但實現可能依賴抖動。

這些差異在專業或精密工業應用中是可量化的且較為顯著，10位屏幕在顏色準確性和漸變平滑度上明顯優于6位或8位選項。然而，對于通用顯示器，人眼在標準光照條件下可能不易察覺差異。差異在要求高保真視覺的場景中最突出，選擇時應根據系統操作需求平衡性能與成本。
