群創LCD工業液晶屏在食品加工設備中的衛生級應用方案＂整機交付指南＂

食品加工設備的核心價值是“穩定、可追溯、可清洗、可驗證”。在這套邏輯里，LCD工業液晶屏并不是一個可有可無的“顯示件”，而是把工藝參數、配方管理、產線節拍、報警聯鎖、清洗消毒（CIP/SIP）流程、質量追溯與權限控制串起來的人機入口（HMI）。

與普通工控現場不同，食品加工現場對顯示終端的要求往往更苛刻：高濕、高溫差、頻繁沖洗、化學清洗劑、油脂與糖分殘留、冷凝水、蒸汽、粉塵、微生物風險，以及衛生審計對“可清潔性”的強約束。許多項目的痛點并不在“屏能不能點亮”，而在“屏能否長期處于衛生級環境中仍然可用、可清洗、可維護、可審核”。

一、不是“更防水”而是“更可清潔、更不藏污、更能驗證”

食品加工行業里，衛生級的要求本質上是三類風險控制：

1、污染風險控制：設備表面不應形成藏污死角，避免細菌滋生與交叉污染；材質要耐腐蝕、耐清洗劑；結構要便于快速、徹底清潔。

2、清洗風險控制：現場常用高壓水槍、泡沫清洗、熱水沖洗、蒸汽消毒，甚至反復CIP/SIP循環。顯示終端必須在這些工況下不進水、不起霧、不漏電、不失靈、不脫膠、不掉字、不變形。

3、審計與追溯要求：食品工廠通常需要記錄配方、批次、工藝參數、報警與停機原因、清洗完成狀態、權限操作痕跡。LCD工業屏作為HMI入口，必須確保長期運行穩定、信息顯示清晰、觸控可靠，避免“數據無法確認、流程無法閉環”。

因此，食品加工設備里的LCD屏，真實任務不是“把畫面顯示出來”，而是在可清洗環境中穩定作為流程入口，同時滿足衛生結構與電氣安全。

二、LCD工業液晶屏在食品加工設備里“怎么用”

食品加工設備種類多（灌裝、封口、殺菌、分切、攪拌、發酵、烘焙、速凍、包裝、碼垛等），但LCD工業屏的使用方式大體可歸為五類，每類對屏的設計約束不同。

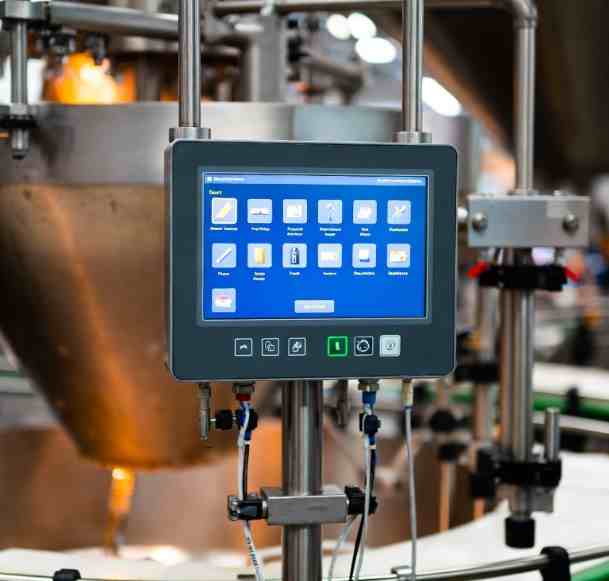

1、設備本體HMI：工藝控制與報警聯鎖的主入口

這是最典型的“屏怎么用”。LCD屏作為操作面板，承載：

配方/工藝參數設定（溫度、時間、壓力、轉速、閾值）

工步引導（啟動檢查、預熱、投料、運行、結束、排放）

報警顯示與確認（聯鎖、急停狀態、故障代碼）

權限登錄與操作留痕（班組、管理員、維修權限）

清洗模式/消毒模式（CIP/SIP流程啟動、計時、完成確認）

此類HMI強調：觸控可靠 + 防水耐洗 + 7×24穩定 + 視角清晰。

2、工位信息屏：節拍與質量提示的可視化

在分揀、包裝、檢驗等工位，屏幕常用于：

工單信息/批次信息

良率、計數、節拍、工位狀態

質量提醒與操作提示（條碼掃描/稱重提示）

此類更像“看板”，觸控可能較少，但要求在強反射、油污環境下仍清晰。

3、清洗站/消毒站終端：CIP記錄與流程確認

清洗站終端往往處于高濕、泡沫、噴淋最嚴重的位置。屏幕用于：

選擇清洗回路、顯示液溫/濃度/流量

記錄清洗開始/結束、人員確認

輸出審計需要的清洗日志

此類對防水等級、抗化學腐蝕、抗霧化要求最苛刻。

4、產線總控屏：OEE、停機原因與追溯匯總

通常安裝在控制室或相對干燥區域，屏幕用于總覽數據。環境相對溫和，但對長期穩定與顯示一致性要求更高。

5、移動推車/巡檢終端：現場點檢與異常上報

移動端可能面對冷庫門口、蒸汽區域、頻繁消毒擦拭，要求輕量化與續航，同時要兼顧抗摔抗震與觸控可用性。

型號	尺寸/分辨率	亮度 (nit)	對比度	工作溫度 (°C)	其他特性
G156HCE-L01	15.6"/1920x1080	1000	800:1	-30~80	寬溫設計，抗菌表面處理，易清潔，適合食品加工監控面板
AT070TN94	7"/800x480	500	500:1	-30~80	寬溫高亮，IP65兼容，耐濕易潔，適用于小型食品設備終端
G121AGE-L03	12.1"/1024x768	500	700:1	-30~80	寬溫抗振，抗眩光涂層，衛生級設計，食品生產線
HMIN156HRA-EA1	15.6"/1920x1080	400	1000:1	-20~70	高色域寬溫，易清潔表面，適合食品加工交互顯示
G185HAN01.1	18.5"/1920x1080	500	1000:1	-30~80	寬溫高對比，耐腐蝕涂層，適用于大型食品設備可視化屏

三、不是“更神秘”，而是“更適合做可交付的工業規格”

在食品加工設備里，面板的關鍵價值通常體現在：

規格覆蓋（尺寸、分辨率、接口路線）

工業溫度與壽命口徑更清晰

批量供貨與版本管理更可控（便于整機生命周期）

與觸控、貼合、玻璃、防水結構形成成熟組合

群創（Innolux）工業TFT-LCD作為常見工業供應體系之一，優勢更多在“規格體系成熟與工程可用性”：方便做平臺化HMI方案，適合整機廠在多個設備型號上復用結構與電氣設計。

需要強調的是：衛生級表現的上限并不只由面板決定，更取決于整機的前面板結構、密封、材料、連接器與清洗驗證。面板是基礎件，衛生級是系統工程。

四、食品現場的LCD工業屏應該滿足什么

下面用“可交付”的口徑，把選型指標拆成顯示、觸控、環境、結構、電氣、運維六組。

1、顯示指標：可讀性優先于“紙面參數”

食品車間照明強、金屬設備反光多，屏幕發灰是常見問題。建議把指標寫成“現場可讀性”，而不是只寫亮度數值：

典型角度下文字與告警色塊清晰

深色界面仍有足夠有效對比（黑位不被抬高）

視角一致性好（側視不明顯偏色發白）

2、觸控指標：濕手、手套、泡沫與水膜是常態

食品行業最容易踩坑的是“觸控失靈/亂跳”。建議明確觸控策略：

支持手套操作（厚度與材質范圍需驗證）

抗水膜/泡沫誤觸（控制器算法與閾值設置）

邊緣觸控一致性（狹邊框設備尤其重要）

靜電防護與泄放路徑（清洗后干燥季節更明顯）

3、環境指標：防水只是基礎，耐清洗劑才是關鍵

食品清洗常見介質包括堿性泡沫、含氯清潔劑、消毒劑等。屏幕所在的整機前面板必須：

高等級防護（面向沖洗區域通常要求更高等級）

耐清洗劑/耐腐蝕（玻璃、密封圈、膠材、涂層都要考慮）

防冷凝/防起霧（冷熱交替、蒸汽環境）

4、結構指標：無死角、易清潔、無積水結構

衛生級設備強調：

前面板盡量平整，無螺絲孔外露、無凹槽

倒角與圓角過渡，避免積垢

密封圈連續閉環，壓緊均勻

外殼材質與表面處理適合清潔與消毒（常見不銹鋼體系）

5、電氣與EMC：清洗噴淋下的安全與抗干擾

供電魯棒性（電機啟停、變頻器干擾）

接地清晰（觸控屏蔽層、機殼、信號屏蔽）

ESD抗擾（干燥季節+手套更易放電）

防水連接器與線束固定（避免拉扯滲水）

6、運維指標：可維護、可替換、可追溯

參數可鎖定，避免現場隨意改亮度/色彩導致觀感不一致

模組化更換策略明確（玻璃/觸控/屏體一體件更換更快）

備件與替代料規劃（生命周期管理）

五、食品加工設備常見區域分級與LCD安裝建議

不同區域“濕度、沖洗強度、化學暴露”不同，LCD的安裝方式與防護等級建議也不同。以下表格用于快速對齊工程策略（實際以現場工藝與SOP為準）。

區域類型	典型工況	LCD安裝建議	重點風險	關鍵對策
干區（包裝外側/控制室）	少量粉塵、輕度擦拭	標準工業HMI結構	反光、長期運行	合理亮度+AR/適度AG；背光調光策略
濕區（靠近清洗/濺水）	高濕、偶發噴淋	前面板密封+防水線束	滲水、觸控誤觸	連續密封圈；PCAP抗水算法；線束應力釋放
沖洗區（高壓沖洗）	高壓水槍、泡沫	衛生級平面前板/更高防護設計	進水、起霧、腐蝕	無死角結構；耐化學材料；防霧/貼合
清洗站（CIP/SIP附近）	高溫差、蒸汽、化學劑	盡量遠離直噴；必要時專用密封	冷凝、脫膠、腐蝕	光學貼合/防霧膜；選耐化學膠材；熱穩態驗證

六、LCD工業屏“能洗”的關鍵在前面板與密封體系

食品設備的顯示終端，結構設計通常比選面板更重要。衛生級的核心目標是：不滲水、不藏污、好擦洗、耐化學。

1、前面板形態：盡量“平”

常見推薦做法是：

前面板盡可能做成一整塊玻璃/面板覆蓋開孔區域

玻璃與外殼過渡處采用連續密封圈

避免外露螺絲、凹槽、銘牌翹邊（這些都是藏污點）

2、密封體系：連續閉環 + 均勻壓緊

密封失效往往來自兩類問題：密封圈不連續或壓緊不均。建議：

密封圈閉環無斷點，拼接處有防滲處理

壓緊結構分布合理，避免某一側過緊導致玻璃應力與漏光

預留熱脹冷縮空間，避免溫差下密封失效

3、材料耐受：不是“能用”，而是“長期反復清洗仍穩定”

需要同時考慮：

玻璃表面工藝（防反射/防眩/易清潔涂層）

密封圈材料（耐堿、耐氯、耐熱水）

膠材與貼合材料（長期受潮、冷熱循環不脫膠）

不銹鋼外殼表面處理（清洗后不易腐蝕發花）

七、觸控與玻璃工藝組合

食品加工設備的觸控目標是“戴手套也能穩定操作、泡沫水膜不亂跳、擦拭后不誤觸”。

1、觸控技術路線建議

多數衛生級HMI更常用投射電容（PCAP），原因是：

操作自然，界面可做細致按鈕布局

便于做封閉式前面板結構

但PCAP在食品現場必須解決“水膜誤觸”和“手套兼容”。因此選型應包含控制器策略與現場調參空間，而不是只買一片觸控膜。

2、玻璃表面工藝取舍（AR/AG/AF）

食品車間強光反射與油污并存，組合策略通常更偏向：

AR（減反射）優先：降低鏡面反光，提高有效對比

AG適度：避免霧度過高導致字體發糊（HMI以文字數字為主時尤其要謹慎）

AF（易清潔/抗指紋）：降低油污附著，減少清潔工作量與擦拭殘留

3、按鍵與交互：關鍵動作建議保留物理冗余

對急停、復位、關鍵聯鎖等安全動作，行業上更穩的做法是：屏幕提供可視化狀態與流程引導，關鍵動作配合物理按鈕或硬件聯鎖，避免觸控異常時無法操作。

八、防霧、防冷凝與溫差

食品加工車間常見冷熱交替：冷庫門口、蒸汽殺菌段、熱水沖洗后冷卻，容易出現冷凝與起霧。對LCD來說，表現為：

玻璃內側起霧、邊緣霧化

畫面發灰，局部模糊

觸控漂移或誤觸增加

工程上通常需要組合方案：

結構密封，減少濕氣進入腔體

選用貼合方案降低空氣層（減少內部反射與結露空間）

必要時加入防霧策略（例如微加熱/防霧膜/腔體干燥設計）

清洗后設定“干燥流程/待機策略”，讓屏幕在最易凝露階段不做關鍵交互

九、電氣安全與抗干擾

食品設備通常電機多、變頻器多，干擾環境復雜；清洗時又存在水汽與噴淋，電氣風險更高。LCD工業屏的系統級建議包括：

1、供電質量：紋波與瞬態要可控

顯示閃屏、背光抖動、偶發黑屏，很多時候來自供電紋波或瞬態。建議：

給顯示與背光單獨濾波與保護

關鍵信號加固地回路，減少共地噪聲

對啟停頻繁的設備尤其重視浪涌與瞬態抑制

2、接地策略：觸控屏蔽層與機殼要形成明確泄放路徑

靜電在食品現場并不少見（手套、干燥季節、塑料包裝材料）。若屏蔽層“懸空”，容易出現觸控亂跳或重啟。建議把：

觸控屏蔽層—機殼—電源地 的路徑明確化

采用可靠的接地彈片/導電泡棉/接地線

做ESD驗證而非只憑經驗判斷

3、防水連接與線束應力釋放

衛生級設備常用更可靠的防水連接方式與線束固定，避免清洗時拉扯導致滲水、松脫。

十、把“LCD工業液晶屏怎么用”落到一套可復制的方案

為了讓方案更容易被客戶理解，可以把衛生級HMI方案拆成三層：

顯示層（LCD模組）：群創工業TFT-LCD（按尺寸/分辨率/視角/接口匹配主控）

交互層（觸控+玻璃）：PCAP觸控 + 強化玻璃（AR優先、AG適度、AF可選）

防護層（結構與電氣）：衛生級前面板密封 + 防水線束 + 接地/EMC規范 + 防霧策略

在此基礎上，通過“分區應用”形成產品系列：

干區款：強調清晰與壽命、標準防護

濕區款：強調防水與抗誤觸

沖洗區款：強調衛生結構、耐化學與防霧

十一、建議

衛生級項目最怕“樣機好用、上線后問題不斷”。建議在樣機階段就做一套貼近現場的驗證清單，并把結果形成可復用的交付口徑。

建議驗收項（可作為項目測試清單）

1.沖洗驗證：按現場清洗方式（噴淋/泡沫/熱水）模擬，檢查滲水、起霧、觸控誤觸

2.化學耐受：常用清洗劑擦拭與停留后觀察涂層、膠材、印字是否異常

3.熱穩態長時運行：連續運行后檢查亮度均勻性、熱斑與觸控穩定

4.ESD與EMC：模擬靜電放電與干擾工況，觀察是否重啟、觸控掉線、花屏

5.維護性驗證：更換模組時間、密封恢復一致性、參數恢復流程

6.可讀性驗證：在現場照明下檢查黑底白字、告警色塊、最小字號清晰度

十二、常見問題

1：食品車間里觸控經常亂跳，換更貴的屏就能解決嗎？

多數情況需要系統處理：水膜/泡沫算法、接地泄放路徑、玻璃工藝與UI熱區共同決定。單純換面板往往治標不治本。

2：清洗后屏幕邊緣起霧，是什么原因？

通常與腔體濕氣進入、空氣層冷凝、密封壓緊不均有關。貼合與密封體系、以及清洗后的干燥策略，往往比提高亮度更有效。

3：為什么強調AR優先、AG適度？

食品設備HMI以文字數字為主，AG霧度過高會讓字體邊緣發糊。AR能更直接降低鏡面反光，提高有效對比，利于讀數與告警識別。

4：衛生級前面板為什么要“無螺絲外露”？

外露螺絲孔與凹槽是典型藏污點，清洗難徹底，審計風險更高。衛生級結構追求平整與連續密封。

5：長時間常亮會不會更容易老化？

背光壽命與溫升強相關。通過分檔調光、溫度降額與良好散熱，可顯著降低光衰速度，保持長期一致性。

群創LCD工業液晶屏在食品加工設備中的應用價值，更多體現在“工業規格可用、平臺化可復制”，但衛生級表現的核心仍然是整機工程：前面板結構、密封材料、觸控策略、防霧與電氣抗擾。把這些環節按可驗證、可維護的方式整合起來，LCD工業屏才能真正成為食品設備的可靠入口，而不僅是“能亮的顯示件”。

注意：本文為工程思路整理，僅供參考。具體選型、材料耐受與測試標準應結合設備清洗SOP、現場工況與樣機驗證結果確定。也可以聯系杭州精顯網站官網客服為您對接提供解決方案建議。
