LCD工業液晶屏“可視角度85/85/85/85”是什么意思？

在工業液晶屏規格書中，“可視角度85/85/85/85”是一組高頻參數。它看似直觀，實際卻包含了方向定義、判定閾值、測試條件與面板類型差異等多層含義。很多項目在選型階段只把它當作“視角很大”，但到了現場裝機后出現“側看發白、顏色偏、黑位抬升、上下角度不一致”等體驗問題，根源往往是把“可視角度”誤當成“最佳顯示角度”，或者沒有識別規格書背后的測試口徑。

一、“85/85/85/85”的最基礎含義

1、四個數字分別對應四個方向

規格書寫法通常為：L/R/U/D（Left/Right/Up/Down）或L/R/T/B（Top/Bottom），也有寫作左/右/上/下。

“85/85/85/85”表示：從屏幕正前方（法線方向）開始偏轉視線，在下列四個方向上，畫面仍滿足“可視判定條件”的最大角度約為85°：

1·第1個85：左視角（Left）
2·第2個85：右視角（Right）
3·第3個85：上視角（Up/Top）
4·第4個85：下視角（Down/Bottom）

換句話說，這是一組“四向?qū)ΨQ、接近極限”的可視角指標，常見于IPS/ADS等視角更對稱的面板路線。

二、85°并不等于85°仍然“效果完美”

可視角度不是主觀描述，而是基于某個量化閾值。工業液晶屏的規格書里最常見的判定方式是對比度閾值法：

1、對比度閾值（CR）

對比度通常定義為：

CR=白場亮度/黑場亮度（在某一視角下測得）

當視角增大時，黑位會抬升、白場會衰減或兩者同時變化，導致CR下降。規格書會規定一個閾值，例如：

1·CR≥10:1：常見口徑（很多工業規格采用）
2·CR≥5:1：也較常見（口徑更寬松，可視角會更大）
3·少數資料會疊加亮度閾值、灰階可分辨閾值等

因此，看到“85/85/85/85”必須追問或查閱：

該85°是在CR≥10還是CR≥5條件下得到的？

同樣是“85°”，若閾值從CR≥10放寬到CR≥5，可視角會顯著變大；但對工程使用體驗來說，兩者并不等價。

2、可視角度通常不約束“色偏與伽馬”

許多規格書的可視角定義只看CR，不直接限制：

1·色彩偏移（ColorShift）
2·伽馬漂移（GammaShift）
3·灰階反轉（GrayInversion）
4·IPSglow（斜視發白/黑位發灰）

因此，在80°附近即便CR仍達標，畫面也可能已經明顯發白或偏色。這就是“參數看上去很漂亮，現場體驗卻不一致”的根源之一。

三、為什么會出現“85/85/85/85”

不同LCD模式在視角特性上差異非常大。下面用工程端常見面板路線做一個典型對照（實際以具體型號為準）：

面板路線與視角表現對比

面板路線	視角典型表現	上下視角是否對稱	常見規格書寫法	工業應用要點
TN	響應快、成本友好，但上下角度差異大，易灰階反轉	常不對稱（上/下差異明顯）	70/70/50/70、或標“6o‘clock/12o’clock”最佳視角	必須確認安裝方向，否則“從上看正常、從下看發白/反轉”
IPS/ADS	視角更寬更對稱，顏色穩定性更好	更對稱	85/85/85/85或89/89/89/89	更適合多角度觀看、車間多工位側看
VA	黑位深、對比度高，但斜視對比和色偏變化有時更明顯	中等	80/80/80/80或類似	適合強調黑位與對比的界面，但要驗證側看效果

當規格書出現“85/85/85/85”時，通常意味著面板在四向上較為對稱，工程上更容易做“多工位側看、站立/坐姿切換”的場景，但仍要結合色偏與反射環境評估。

四、方向?qū)ΨQ≠現場可用

1、安裝高度決定“上/下視角”的真實重要性

同一塊屏，在不同安裝高度（例如嵌入機柜門、立柱、控制臺傾角）下，實際觀看方向可能主要落在“上視角”或“下視角”范圍內。

若屏為TN且存在最佳視角方向（例如6o‘clock或12o’clock），裝反就會出現：

1·正前方看還行，但站立俯視/坐姿仰視嚴重發白
2·灰階反轉導致按鈕邊界看不清
3·黑底界面變“灰底”，告警顏色不夠突出

而IPS/ADS更對稱，85/85/85/85的價值在于：在安裝傾角變化時，畫面一致性更容易保持。

2、觀看距離決定“可視角度”的實際收益

在0.3–0.8m的近距離操作（HMI觸控屏）中，視線偏轉角度往往不大，可視角度的需求更偏向“上下方向一致性”。

在2–5m的看板/Andon場景里，側向觀看范圍更大，四向一致性會顯著影響“遠處掃視”的效率。

3、環境光與反射會“掩蓋視角優勢”

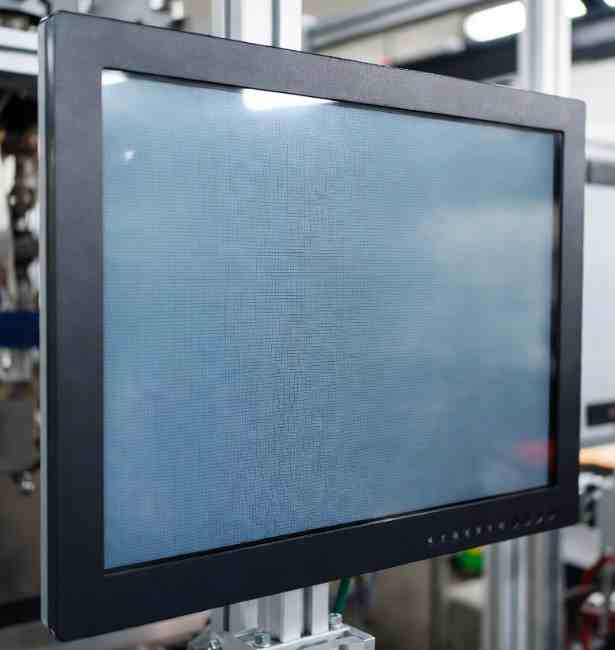

車間強燈、金屬反光、玻璃罩反射會抬高黑位，讓對比度下降。此時即便面板標稱85°，在強反射下仍可能出現“斜視更灰”。

所以工業現場的可讀性往往是：視角+反射控制+UI對比三者疊加的結果。

五、規格書里“可視角度”的常見寫法與容易踩的坑

1、常見寫法

1·“ViewingAngle(CR≥10)L/R/U/D:85/85/85/85”
2·“ViewingAngle(CR≥5)…”
3·“ViewingDirection:6o‘clock/12o’clock”（多見TN）
4·“Symmetry/Typical”或“Min/Typ”同時給出

2、最常見誤區

誤區A：把可視角當成“最佳顯示角度范圍”

可視角只保證CR達標，不保證色偏與灰階一致。

誤區B：忽略CR判定閾值

CR≥10與CR≥5的差異會讓可視角差很多，直接影響真實性能評估。

誤區C：只看四個角度數字，不看“最佳視角方向”

TN面板若裝配方向與最佳視角方向不匹配，體驗會顯著劣化。

誤區D：只看面板視角，不看整機前表面

加蓋板玻璃、觸控、貼合膠層后，反射與霧度會改變“有效對比”，從而改變體感“可視”。

六、工程端如何正確評估“85/85/85/85”是否滿足項目需求

工業項目建議把評估拆成“參數核對+樣機驗證+現場驗證”三層。

1、參數核對：在規格書里補齊三項信息

必查項	為什么必須查	常見位置
CR閾值（≥10還是≥5）	決定85°口徑是否“寬松”	OpticalCharacteristics/ViewingAngle
面板模式（TN/IPS/ADS/VA）與最佳視角方向	決定是否上下不對稱、是否有安裝方向要求	GeneralSpec/Optical/Note
亮度/對比度測試條件	不同條件下結果差異大（背光電流、環境溫度等）	MeasurementCondition/Note

2、樣機驗證：建議做三組“簡單但有效”的視角測試

·黑底白字界面：最容易看出黑位抬升與發白
·灰階階梯圖：最容易看出灰階壓縮與反轉
·告警色塊（紅/黃）+細線邊框：最容易看出色偏與邊緣清晰度變化

視角測試不必一開始追求復雜儀器，工程評審階段可先用統一內容，在0°、30°、45°、60°等角度做對照拍照與主觀評分；量產或高要求項目再引入亮度計/分光儀做量化。

3、現場驗證：把“安裝姿態”納入驗證矩陣

至少要覆蓋：

·站立/坐姿兩種典型姿態
·設備正常安裝傾角（含機柜門開合角度）
·典型車間燈光（正頂燈/側燈/逆光）

這樣才能把“理論可視角”轉化為“現場可用性”。

七、85/85/85/85與工業選型的關系

更強調85/85/85/85的場景

1多人協作工位：側面也要看清（工位復核、質檢協同）
2設備安裝高度變化大：站立俯視、坐姿仰視都要一致
3大屏分區/條形信息條：遠處掃視、側向掃視頻繁
4公共可視終端：自助設備、產線指示終端、人流導視

不必過度追求85/85/85/85的場景

1單人固定姿態操作：觀看角度基本穩定
2屏幕正對操作者、傾角可控：TN的最佳視角方向匹配后也能很好用
3強反射環境未處理：先解決反射與UI對比更關鍵

八、為什么“85°”聽起來接近“從側面看”，但仍會有畫面問題？

從幾何直覺看，85°幾乎等同于“從側面看屏”。但LCD的光學機制決定：

1視角變大時，液晶層的有效光程與偏振狀態發生變化
2偏光片與補償膜在斜入射下特性改變
3黑態漏光增加（黑位抬升），對比下降
4部分模式出現色偏或灰階不線性

因此，85°更像“仍能辨識內容”的邊界角度，而不是“仍能保持色彩與對比的舒適角度”。工業項目若對顏色一致性敏感（例如同一色塊代表工況等級），應在視角評審中加入色偏評估，而不能只看85/85/85/85。

九、把“85/85/85/85”從營銷參數變成工程參數

為了讓用戶快速理解并減少溝通成本，建議在產品頁或技術資料中，把“可視角度”配套寫清楚：

1、明確方向標注：L/R/U/D對應左/右/上/下

2、明確閾值口徑：CR≥10還是CR≥5

3、給出面板模式與最佳視角方向：是否存在6o‘clock/12o’clock

4、給出典型應用建議：例如“適合多角度觀看的工位協同/看板終端”

1“85/85/85/85表示左右上下四方向的可視角度均約為85°，通常以對比度閾值（如CR≥10）定義。”
2“該參數代表內容可辨識范圍，并不等同于色彩完全不變。對顏色一致性要求高的應用建議結合樣機側看驗證。”
3“若規格書同時標注6o‘clock/12o’clock，表示最佳視角方向存在，裝配方向需要匹配。”

十、常見問題

Q1：85/85/85/85是不是表示“從任何角度都一樣清晰”？

不是。它通常只表示在該角度仍滿足某個對比度閾值（如CR≥10）。斜視時可能出現發白、偏色、黑位抬升。

Q2：為什么有的屏寫89/89/89/89，比85更大？

多半與判定閾值、測試條件或面板路線有關。閾值越寬松、測試條件越理想，可視角數字越大。工程上應優先核對CR閾值與應用驗證。

Q3：TN屏也能做到85/85/85/85嗎？

TN通常上下方向不對稱，更常見的是類似70/70/50/70，并標注最佳視角方向。若看到TN也標85/85/85/85，需要特別核對測試口徑與實際觀感。

Q4：加觸控和蓋板玻璃后，視角會變差嗎？

可能會改變“體感可視”。蓋板與貼合會引入反射與霧度變化，導致黑位抬升、細字邊緣變軟。實際效果取決于AR/AG/AF方案與貼合工藝。

Q5：工程驗收時，視角該怎么驗？

建議用黑底白字、灰階階梯、告警色塊三類測試圖，在典型安裝高度與燈光下，從0°/30°/45°/60°做對比，并記錄“可讀性、色偏、黑位發灰程度”。

185/85/85/85代表屏幕在左/右/上/下四方向的可視角度邊界。
2“可視”的判定通常基于對比度閾值（CR≥10或CR≥5），不同口徑不可直接橫向?qū)Ρ取?br /> 3該參數更多描述“內容可辨識范圍”，不等于“色彩與灰階完全不變”。
4工業場景還必須結合安裝高度、觀看距離、環境反射、前表面工藝與UI規范一起評估。
5選型與驗收建議把視角從“一個數字”升級為“參數口徑+樣機驗證+現場驗證”的閉環。
